مقدمه
آببندی درزهای اجرایی و انبساطی همواره یکی از مهمترین چالشهای مهندسی بتن بوده است. حتی اگر بتن با کیفیت بالا و مطابق استاندارد اجرا شود، درزهای اجرایی همچنان یکی از آسیبپذیرترین نقاط سازه در برابر نفوذ آب محسوب میشوند. این موضوع در سازههایی مانند مخازن آب، تصفیهخانهها، تونلها، ایستگاههای مترو، پارکینگهای زیرزمینی، سدها و فونداسیون ساختمانها اهمیت دوچندان پیدا میکند.
برای دههها، مهندسان از واتراستاپهای PVC، صفحات فلزی و مصالح آببندی مختلف برای جلوگیری از عبور آب استفاده میکردند. هرچند این روشها در بسیاری از پروژهها عملکرد قابل قبولی داشتند، اما محدودیتهای اجرایی و مشکلات ناشی از حرکت سازه، نصب دشوار و آسیبدیدگی هنگام بتنریزی، پژوهشگران را به سمت توسعه فناوریهای جدید سوق داد.
نتیجه این تلاشها، تولد واتراستاپ هیدروفیلی بود؛ محصولی که به جای ایجاد یک مانع صرف، از خاصیت تورم کنترلشده در تماس با آب برای آببندی فعال درزها استفاده میکند. امروزه این فناوری به یکی از پرکاربردترین روشهای آببندی درزهای اجرایی در بسیاری از پروژههای عمرانی جهان تبدیل شده است.

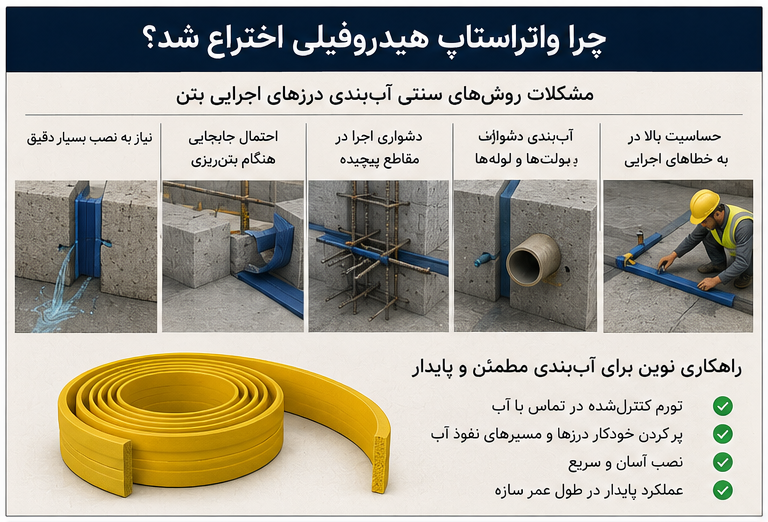

مشکل اصلی روشهای قدیمی آببندی چه بود؟
در دهههای ۱۹۵۰ تا ۱۹۸۰، رایجترین روش آببندی درزهای بتن، استفاده از واتراستاپهای PVC بود. این محصولات در محل درز قرار میگرفتند و نقش یک مانع فیزیکی در برابر عبور آب را ایفا میکردند.
اگرچه این روش در بسیاری از پروژهها موفق بود، اما در عمل مشکلات متعددی مشاهده شد:
- نیاز به نصب بسیار دقیق در مرکز درز
- احتمال جابهجایی هنگام بتنریزی
- دشواری اجرا در مقاطع پیچیده
- آببندی دشوار اطراف بولتها، لولهها و قطعات مدفون
- حساسیت بالا نسبت به خطاهای اجرایی
- نیاز به نیروی کار ماهر
بررسی پروژههای زیرزمینی در اروپا و ژاپن نشان داد که بخش قابل توجهی از نشتیهای سازههای بتنی نه به دلیل ضعف بتن، بلکه به علت اجرای نامناسب آببندی درزها رخ میدهد. این یافتهها زمینهساز توسعه راهکارهای جدید شد.

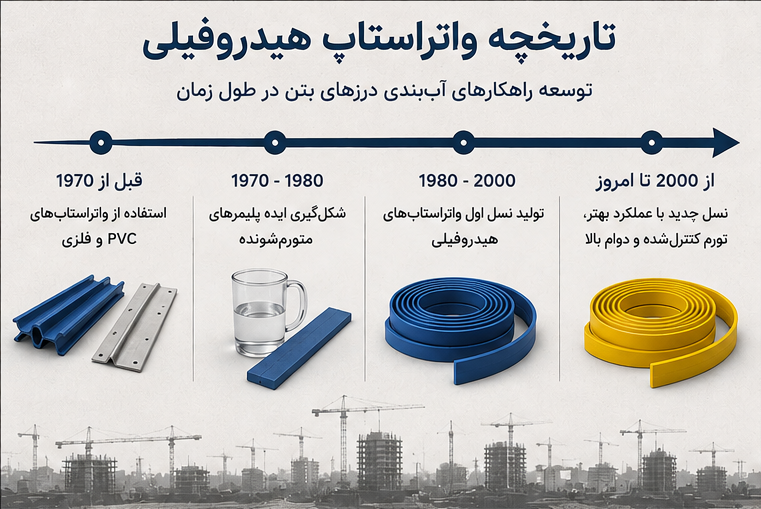

ایده اولیه واتراستاپ هیدروفیلی چگونه شکل گرفت؟
در دهه ۱۹۷۰ پژوهشگران به این نتیجه رسیدند که به جای اتکا به یک مانع ثابت، میتوان از مادهای استفاده کرد که در صورت نفوذ آب، خود به صورت خودکار فضای خالی درز را پر کند.
این ایده از رفتار پلیمرهای جاذب آب الهام گرفته شد. برخی پلیمرها هنگام تماس با آب، چندین برابر حجم اولیه خود متورم میشوند. اگر این خاصیت بهصورت کنترلشده در یک نوار آببندی به کار گرفته شود، محصول میتواند پس از تماس با رطوبت، فضای بین بتن و واتراستاپ را پر کرده و مسیر عبور آب را مسدود کند.
این مفهوم، پایه فناوری واتراستاپ هیدروفیلی را شکل داد.
نخستین نسل واتراستاپهای هیدروفیلی
اولین محصولات تجاری در اواخر دهه ۱۹۷۰ و اوایل دهه ۱۹۸۰، عمدتاً بر پایه لاستیک طبیعی و پلیمرهای ساده تولید شدند.
این محصولات مزایای مهمی نسبت به روشهای سنتی داشتند:
- نصب آسانتر
- عدم نیاز به قرارگیری در وسط مقطع بتن
- قابلیت استفاده در درزهای کوچک
- امکان آببندی اطراف قطعات مدفون
اما نسل اول با محدودیتهای قابل توجهی نیز روبهرو بود.
بزرگترین مشکل این محصولات، تورم بیش از حد و کنترلنشده بود. در برخی شرایط، نوارها پیش از بتنریزی و تنها در اثر رطوبت محیط متورم میشدند. همچنین در برخی پروژهها، چرخههای مکرر خشک و تر باعث کاهش دوام عملکرد آنها میشد.
نقش ژاپن در توسعه فناوری
یکی از مهمترین نقاط عطف در تاریخ واتراستاپهای هیدروفیلی، توسعه این فناوری در ژاپن بود.
با توجه به شرایط خاص این کشور، از جمله بارندگی زیاد، سطح بالای آب زیرزمینی، توسعه گسترده مترو، تونلها و سازههای زیرزمینی، نیاز به سیستمهای آببندی مطمئن بیش از سایر کشورها احساس میشد.
شرکتهای ژاپنی با سرمایهگذاری گسترده در تحقیقات پلیمر، نسل جدیدی از واتراستاپهای هیدروفیلی را توسعه دادند که دارای ویژگیهای زیر بودند:
- تورم کنترلشده
- پایداری ابعادی بهتر
- مقاومت بیشتر در برابر سیکلهای خشک و تر
- دوام طولانیمدت
- چسبندگی مناسب به بتن
همین پیشرفتها باعث شد استفاده از این محصولات به تدریج در بسیاری از کشورهای جهان گسترش یابد.

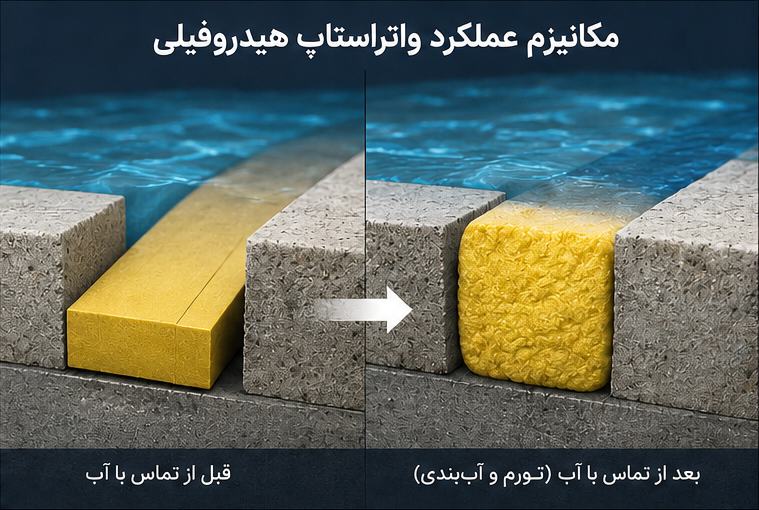

نسل جدید واتراستاپهای هیدروفیلی چگونه عمل میکنند؟
برخلاف تصور رایج، عملکرد واتراستاپ هیدروفیلی صرفاً به افزایش حجم محدود نمیشود.
پلیمرهای مدرن به گونهای طراحی میشوند که هنگام تماس با آب، ساختار سهبعدی آنها مولکولهای آب را جذب کرده و به صورت ژل الاستیک متورم شوند. این تورم باعث ایجاد فشار تماس با دیواره بتن شده و مسیرهای احتمالی عبور آب را مسدود میکند.
در نتیجه، هرچه آب بیشتری به ناحیه درز نفوذ کند، فشار آببندی نیز افزایش مییابد؛ ویژگیای که از آن با عنوان «آببندی فعال» یاد میشود.

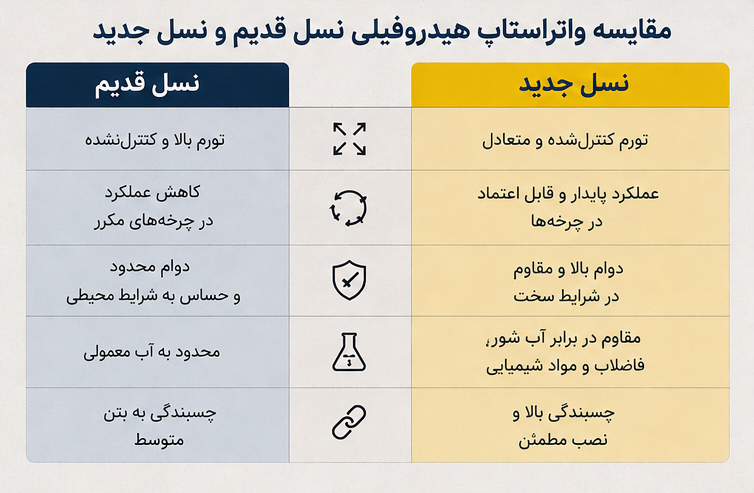

تفاوت نسل قدیم و نسل جدید واتراستاپهای هیدروفیلی
پیشرفت فناوری پلیمر موجب شده است محصولات امروزی از نظر عملکرد تفاوت قابل توجهی با نمونههای اولیه داشته باشند.
مهمترین تفاوتها عبارتاند از:
۱. کنترل میزان تورم
در نسلهای قدیمی، تورم ممکن بود بیش از حد باشد و حتی به بتن تازه فشار وارد کند.
در محصولات جدید، میزان تورم به گونهای طراحی میشود که ضمن ایجاد آببندی مؤثر، خطر آسیب به بتن یا جداشدگی کاهش یابد.
۲. مقاومت در چرخههای خشک و تر
محصولات اولیه پس از چندین بار خشک شدن و جذب مجدد آب، بخشی از ظرفیت تورم خود را از دست میدادند.
نسل جدید با استفاده از پلیمرهای پیشرفته، عملکرد پایدارتری در برابر چرخههای مکرر رطوبتی ارائه میدهد.
۳. دوام بیشتر
پلیمرهای مدرن مقاومت بهتری در برابر پیرشدگی، اکسیداسیون و تغییرات محیطی دارند و برای سرویسهای طولانیمدت مناسبتر هستند.
۴. مقاومت شیمیایی
در گذشته بسیاری از محصولات تنها برای آب معمولی مناسب بودند.
امروزه برخی واتراستاپهای هیدروفیلی برای محیطهای حاوی یون کلرید، آب شور، فاضلاب یا محلولهای شیمیایی نیز طراحی میشوند.
۵. چسبندگی بهتر
در نسل جدید، فرمولاسیون به گونهای بهبود یافته که اتصال مناسبتری با چسبهای نصب و سطح بتن ایجاد شود و احتمال جابهجایی در زمان بتنریزی کاهش یابد.
آیا واتراستاپ هیدروفیلی جایگزین کامل PVC شده است؟
پاسخ این سؤال منفی است.
هر فناوری برای شرایط مشخصی طراحی شده است.
واتراستاپ PVC همچنان در بسیاری از درزهای انبساطی و سازههایی با تغییرشکل زیاد گزینه مناسبی محسوب میشود.
در مقابل، واتراستاپ هیدروفیلی معمولاً در درزهای اجرایی، محل عبور لولهها، بولتها، قطعات مدفون و جزئیاتی که نصب واتراستاپ PVC دشوار است، عملکرد بسیار مطلوبی دارد.
به همین دلیل در بسیاری از پروژههای بزرگ، این دو سیستم به صورت مکمل و نه رقیب مورد استفاده قرار میگیرند.
روند آینده فناوری واتراستاپهای هیدروفیلی
تحقیقات انجامشده در سالهای اخیر نشان میدهد توسعه این محصولات همچنان ادامه دارد.
برخی از مهمترین مسیرهای تحقیقاتی عبارتاند از:
- استفاده از نانوذرات برای کنترل بهتر تورم
- توسعه پلیمرهای با دوام بیشتر
- بهبود عملکرد در آب شور
- افزایش مقاومت شیمیایی
- کاهش تورم اولیه هنگام نگهداری
- توسعه محصولات سازگارتر با محیط زیست
همچنین پژوهشگران در حال بررسی مواد هوشمندی هستند که بتوانند متناسب با فشار آب یا شرایط محیطی، رفتار تورمی خود را تنظیم کنند.
جمعبندی
اختراع واتراستاپ هیدروفیلی پاسخی به یکی از مهمترین مشکلات صنعت بتن، یعنی آببندی مطمئن درزهای اجرایی، بود. محدودیتهای روشهای سنتی مانند حساسیت بالای نصب، دشواری اجرا در جزئیات پیچیده و احتمال بروز نشتی، زمینه را برای توسعه فناوریهای مبتنی بر پلیمرهای متورمشونده فراهم کرد.
اگرچه نسل نخست این محصولات با چالشهایی مانند تورم کنترلنشده و دوام محدود روبهرو بود، اما پیشرفتهای گسترده در علم پلیمر باعث شد نسل جدید واتراستاپهای هیدروفیلی از نظر کنترل تورم، مقاومت در برابر چرخههای خشک و تر، دوام و عملکرد شیمیایی به سطح بسیار بالاتری برسند.
امروزه واتراستاپهای هیدروفیلی به عنوان یکی از مؤثرترین راهکارهای آببندی درزهای اجرایی شناخته میشوند و در کنار سیستمهای سنتی مانند واتراستاپ PVC، نقش مهمی در افزایش دوام و آببندی سازههای بتنی ایفا میکنند. انتخاب صحیح نوع واتراستاپ، طراحی مناسب جزئیات اجرایی و نصب اصولی، سه عامل کلیدی برای دستیابی به عملکرد مطلوب در طول عمر سازه هستند.
منابع
- ACI Committee 350. Code Requirements for Environmental Engineering Concrete Structures (ACI 350). American Concrete Institute.
- ACI Committee 224. Control of Cracking in Concrete Structures (ACI 224R). American Concrete Institute.
- Neville, A. M. Properties of Concrete. 5th Edition. Pearson Education.
- Taylor, H. F. W. Cement Chemistry. Thomas Telford Publishing.
- Bentur, A., Diamond, S., & Berke, N. S. Steel Corrosion in Concrete. CRC Press.
- Mehta, P. K., & Monteiro, P. J. M. Concrete: Microstructure, Properties, and Materials. McGraw-Hill.
- Concrete Society. Technical Report No. 47 – Durable Bonded Post-Tensioned Concrete Bridges (بخشهای مرتبط با آببندی و دوام درزها).
- اطلاعات فنی و کاتالوگهای مهندسی منتشرشده توسط تولیدکنندگان بینالمللی سیستمهای آببندی بتن، از جمله ADEKA، Sika، Trelleborg و Mapei، برای مقایسه فناوری نسلهای مختلف واتراستاپهای هیدروفیلی
