مقدمه

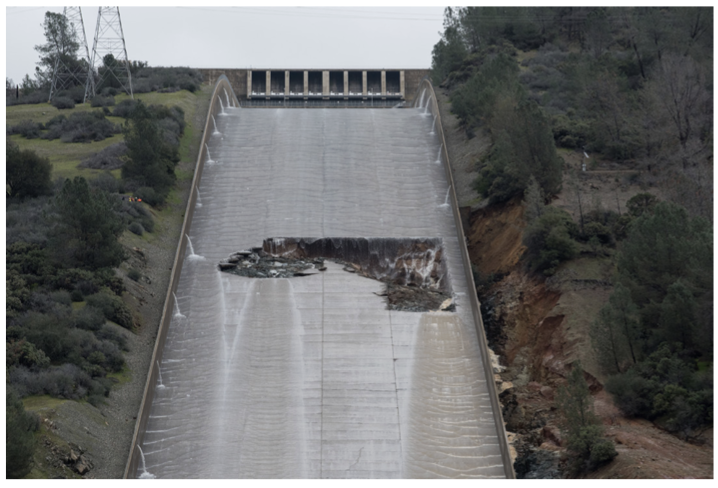

این مقاله در اصل به بررسی عوامل مؤثر در شکست سازههای هیدرولیکی، بهویژه سرریز سدها (Spillways)، و ارائه راهکارهای نوین برای طراحی ایمن درزهای بتنی میپردازد. نویسندگان با استناد به حادثه مشهور شکست سرریز سد اوروویل (Oroville Dam)، نشان میدهند که نفوذ آب از طریق درزهای بتن یکی از مهمترین عوامل ایجاد فشار زیر دالهای بتنی، فرسایش بستر و در نهایت تخریب سازه است. در این میان، واتراستاپها به عنوان نخستین خط دفاعی در برابر نفوذ آب معرفی میشوند. اگرچه بخش عمده مقاله درباره انواع واتراستاپهای PVC و جزئیات طراحی درزها است، اما بخشی از مقاله به معرفی واتراستاپهای هیدروفیلی، شرایط مناسب استفاده از آنها، مزایا، محدودیتها و نکات اجرایی اختصاص یافته است.
نقش واتراستاپ در سازههای هیدرولیکی
مقاله تأکید میکند که ورود آب از طریق درزهای بتن میتواند پیامدهای بسیار جدی ایجاد کند. زمانی که آب به زیر دالهای بتنی نفوذ میکند، فشار هیدرواستاتیکی و هیدرودینامیکی افزایش یافته و ممکن است باعث بلند شدن دالها (Hydraulic Jacking) یا فرسایش تدریجی خاک و سنگ زیر سازه شود. به همین دلیل، امروزه استفاده از واتراستاپ در تمامی سطوح در معرض جریان آب به عنوان یکی از مهمترین اصول طراحی پذیرفته شده است.
در گذشته استفاده از واتراستاپ تنها در موارد خاص توصیه میشد، اما تجربه شکستهای متعدد نشان داده است که حذف این قطعه کوچک میتواند خسارتهای بسیار بزرگی ایجاد کند. به همین علت، استانداردهای جدید طراحی تقریباً در تمام سازههای هیدرولیکی استفاده از واتراستاپ را الزامی میدانند.
جایگاه واتراستاپ هیدروفیلی در میان انواع واتراستاپها
مقاله توضیح میدهد که برای آببندی درزهای بتن، محصولات مختلفی وجود دارند؛ از جمله واتراستاپهای PVC داخلی، واتراستاپهای روکار (Retrofit Waterstop) و واتراستاپهای هیدروفیلی.

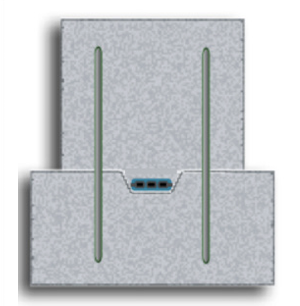

واتراستاپ هیدروفیلی بیشتر زمانی کاربرد دارد که بتن جدید به بتن قدیمی متصل میشود و امکان استفاده از واتراستاپهای داخلی PVC وجود ندارد. در چنین شرایطی، این محصول میتواند بدون نیاز به ایجاد فضای زیاد در داخل بتن، آببندی مناسبی ایجاد کند.
برخلاف واتراستاپهای PVC که مانعی فیزیکی در برابر عبور آب ایجاد میکنند، عملکرد واتراستاپ هیدروفیلی بر پایه تورم پس از تماس با آب است.
مکانیزم عملکرد واتراستاپ هیدروفیلی
بر اساس مقاله، واتراستاپهای هیدروفیلی معمولاً از لاستیک کلروپرن هیدروفیلی (Hydrophilic Chloroprene Rubber) ساخته میشوند.
پس از نصب و بتنریزی، هرگاه آب به درز نفوذ کند، این ماده شروع به جذب رطوبت کرده و به تدریج منبسط میشود. افزایش حجم واتراستاپ باعث میشود که فضای خالی موجود در درز پر شده و فشار مناسبی به دیوارههای بتن وارد گردد. در نتیجه، مسیر عبور آب بسته شده و آببندی مؤثری ایجاد میشود.
بنابراین، این محصول برخلاف واتراستاپهای PVC که صرفاً یک مانع فیزیکی هستند، یک سیستم آببندی فعال (Active Sealing System) محسوب میشود؛ زیرا تنها در هنگام تماس با آب فعال شده و عملکرد اصلی خود را آغاز میکند.
مهمترین شرط عملکرد صحیح
یکی از مهمترین نکات مقاله این است که واتراستاپ هیدروفیلی فقط در درزهای غیرمتحرک عملکرد مناسبی دارد.
نویسندگان توضیح میدهند که آببندی این محصول بر اثر فشار ناشی از تورم انجام میشود؛ بنابراین دو سطح بتن باید همواره در تماس نزدیک با یکدیگر باقی بمانند.
اگر درز تحت تأثیر نشست، تغییرات دمایی یا بارگذاری باز شود، واتراستاپ نمیتواند فشار لازم را حفظ کند و احتمال نشت آب افزایش مییابد.
به همین دلیل مقاله تأکید میکند که استفاده از این محصول تنها زمانی مناسب است که دو قطعه بتن توسط میلگردهای عبوری یا سایر سیستمهای مهاربندی بهطور کامل به هم متصل شده باشند.
خطر تورم زودهنگام
یکی از مهمترین بخشهای مقاله به مشکلات اجرایی این محصول اختصاص دارد.
واتراستاپ هیدروفیلی نباید قبل از بتنریزی یا قبل از رسیدن بتن به مقاومت کافی در معرض آب قرار گیرد.
اگر محصول پیش از محصور شدن در بتن خیس شود، شروع به تورم میکند. در این حالت ممکن است هنگام بتنریزی آسیب ببیند، شکل اولیه خود را از دست بدهد یا نتواند پس از سخت شدن بتن فشار لازم برای آببندی را ایجاد کند.
این موضوع یکی از رایجترین دلایل کاهش عملکرد واتراستاپهای هیدروفیلی در پروژههای اجرایی محسوب میشود.
راهکار پیشنهادی مقاله
برای رفع مشکل فوق، مقاله به فناوری Expansion Delay Coating اشاره میکند.
این پوشش مخصوص روی سطح واتراستاپ قرار میگیرد و باعث میشود آغاز فرآیند تورم چند روز پس از تماس با آب اتفاق بیفتد.
این تأخیر زمانی فرصت کافی برای انجام بتنریزی، گیرش بتن و افزایش مقاومت اولیه را فراهم میکند.
به همین دلیل تقریباً تمام تولیدکنندگان معتبر واتراستاپهای هیدروفیلی از این نوع پوشش استفاده میکنند.
علاوه بر این، مقاله توصیه میکند نصب واتراستاپ در آخرین مرحله قبل از بتنریزی انجام شود تا احتمال تماس زودهنگام با آب به حداقل برسد.
مقایسه با واتراستاپ بنتونیتی
یکی از نکات ارزشمند مقاله، مقایسه کوتاه میان واتراستاپهای هیدروفیلی کلروپرنی و واتراستاپهای بنتونیتی است.
نویسندگان معتقدند که اگرچه هر دو محصول بر اساس تورم عمل میکنند، اما رفتار آنها کاملاً یکسان نیست.
واتراستاپهای بنتونیتی معمولاً سرعت جذب آب بسیار بیشتری دارند و میزان تورم آنها نیز بالاتر است.
همین ویژگی باعث میشود در صورت تماس اتفاقی با آب قبل از بتنریزی، خیلی سریع متورم شوند و کارایی خود را از دست بدهند.
به همین دلیل مقاله به صراحت بیان میکند که استفاده از واتراستاپهای بنتونیتی در سازههای هیدرولیکی معمولاً توصیه نمیشود.
در مقابل، واتراستاپهای هیدروفیلی کلروپرنی به دلیل تورم کنترلشدهتر و استفاده از پوشش تأخیر در انبساط، گزینه مطمئنتری برای این نوع سازهها محسوب میشوند.
نکات اجرایی مهم
بر اساس مطالب مقاله، برای دستیابی به بهترین عملکرد واتراستاپ هیدروفیلی رعایت چند نکته ضروری است:
- استفاده فقط در درزهای غیرمتحرک.
- اتصال مناسب بتن قدیم و جدید با میلگرد یا سایر روشهای مهاربندی.
- نصب محصول درست پیش از بتنریزی.
- جلوگیری از تماس زودهنگام با آب.
- استفاده از محصولات دارای پوشش تأخیر در تورم.
- اطمینان از محصور شدن کامل واتراستاپ در داخل بتن.
رعایت این موارد تأثیر مستقیمی بر عملکرد نهایی سیستم آببندی خواهد داشت.
نتیجهگیری
این مقاله اگرچه تمرکز اصلی خود را بر طراحی ایمن درزهای سرریز سدها قرار داده است، اما اطلاعات ارزشمندی درباره واتراستاپهای هیدروفیلی نیز ارائه میدهد. از دیدگاه نویسندگان، این محصولات راهکاری مؤثر برای آببندی درزهای غیرمتحرک میان بتن قدیم و جدید هستند و با جذب آب و تورم کنترلشده، مانع عبور آب از درز میشوند. با این حال، عملکرد موفق آنها به رعایت دقیق الزامات طراحی و اجرا وابسته است. مقاله تأکید میکند که استفاده از واتراستاپهای هیدروفیلی کلروپرنی مجهز به پوشش تأخیر در تورم، همراه با نصب صحیح و جلوگیری از تماس زودهنگام با آب، میتواند آببندی مطمئن و بادوامی در سازههای هیدرولیکی فراهم کند. در مقابل، به دلیل سرعت و میزان بالای تورم، واتراستاپهای بنتونیتی برای این کاربردها گزینه مناسبی محسوب نمیشوند.
